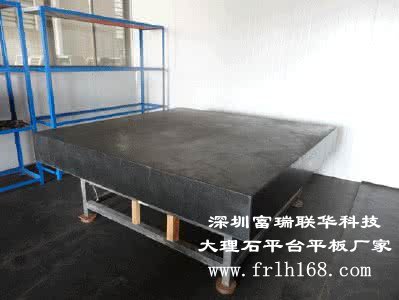

我們考慮到校驗的特性: 水平度(平面度)和光滑度, 即平整度。大理石平臺平面度誤差是指被測實際表面對其理想平面的變動量。
大理石平臺平面度誤差是將被測實際表面與理想平面進行比較,兩者之間的線值距離即為平面度誤差值;或通過測量實際表面上若干點的相對高度差,再換算以線值表示的平面度誤差值。
大理石平臺平面度誤差測量的常用方法有如下幾種:
1、平晶干涉法:用光學平晶的工作面體現理想平面,直接以干涉條紋的彎曲程度確定被測表面的平面度誤差值。主要用于測量小平面,如量規的工作面和千分尺測頭測量面的平面度誤差。
2、打表測量法:打表測量法是將被測零件和測微計放在標準平板上,以標準平板作為測量基準面,用測微計沿實際表面逐點或沿幾條直線方向進行測量。打表測量 法按評定基準面分為三點法和對角線法:三點法是用被測實際表面上相距最遠的三點所決定的理想平面作為評定基準面,實測時先將被測實際表面上相距最遠的三點 調整到與標準平板等高;對角線法實測時先將實際表面上的四個角點按對角線調整到兩兩等高。然后用測微計進行測量,測微計在整個實際表面上測得的最大變動量 即為該實際表面的平面度誤差。
3、液平面法:液平面法是用液平面作為測量基準面,液平面由 “連通罐”內的液面構成,然后用傳感器進行測量。此法主要用于測量大平面的平面度誤差。
4、光束平面法:光束平面法是采用準值望遠鏡和瞄準靶鏡進行測量,選擇實際表面上相距最遠的三個點形成的光束平面作為平面度誤差的測量基準面。
除上述方法可測量平面度誤差外,還有采用平面干涉儀、水平儀、自準直儀等用于測量大型大理石平臺平面的平面度誤差。
